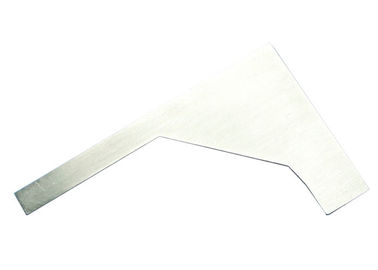

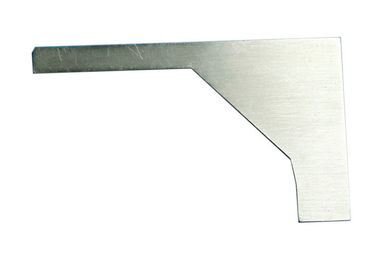

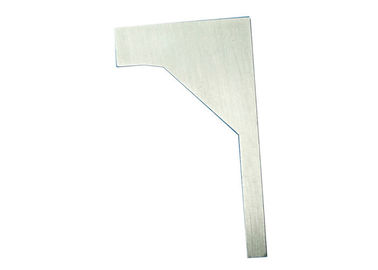

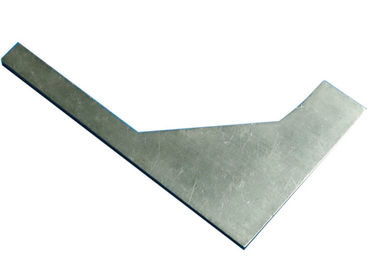

de Clausule 24,17 en 24,18 Figuur van 2 mm Dikte 32 de Plaatmaat van de Roestvrij staaldekking

Iec60884-1 clausule 24,17 en 24,18 figuur 32 de plaatmaat van de roestvrij staaldekking

Norm:

Stoppen en contactdoos-afzet van CEI 60884-1 de de ‚voor huishouden en gelijkaardige doeleinden – Deel 1: Algemene vereisten‘ clausule 24,17 en 24,18, figuur 32.

Toepassing:

Het wordt gebruikt om de contourlijn van de dekking of de dekkingsplaat te controleren. Het is een onontbeerlijk en belangrijk materiaal in huishoudapparatenfabrikant, kwaliteitscontroleministeries en ontdekte de veiligheidsprestaties van R&D instelling van huishouden elektroproducten geworden.

Teststeekproef:

Parameters:

Verrichtingsstappen:

Gelieve te verwijzen naar iec60884-1, wordt de maat in figuur 32 wordt getoond geduwd naar elke kant van elke dekking of dekking-plaat die zonder schroeven op een opzettende of ondersteunende oppervlakte, zoals aangetoond in figuur 33 die worden bevestigd. Het gezicht B die op de opzettende/ondersteunende oppervlakte, met de gezichtsa loodlijn rusten aan het, wordt de maat toegepast recht aan elke kant in onderzoek.

De afstanden tussen gezicht C van de maat en het overzicht van de kant in onderzoek, gemeten parallel aan gezicht B, zullen niet verminderen (met uitzondering van groeven die, vermindert de gaten, omgekeerde of dergelijke, bij een afstand minder dan 7 mm worden geplaatst van een vliegtuig met inbegrip van gezicht B en het voldoen aan de test van 24,18) wanneer de metingen worden herhaald, beginnend van punt X in de richting van de pijl Y (zie figuur 34).
