| Plaats van herkomst: | China |
| Merknaam: | HongCe |
| Certificering: | Calibration certificate(cost additional) |
| Modelnummer: | HC9916 |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Triplex |
| Levertijd: | 20 days |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | 30 reeks per maand |
| Teststop: | Aangepast | Teststop: | Van gehard staal |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| Hoog licht: | elektrisch contactdoosmeetapparaat,elektrostopmeetapparaat |
||

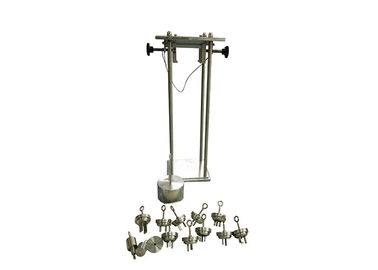

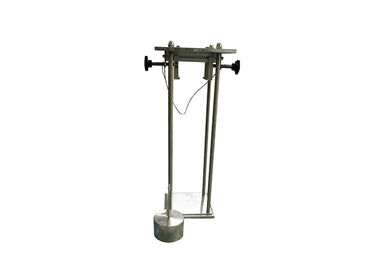

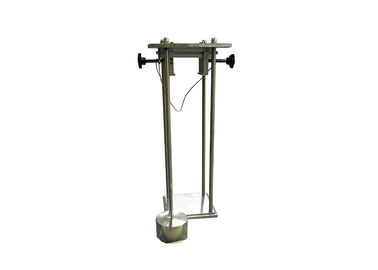

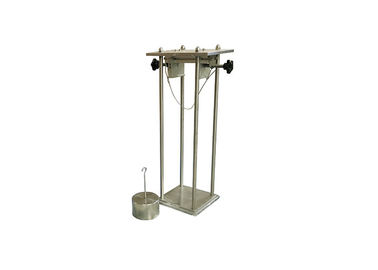

Het Meetapparaat van de stopcontactdoos voor Controlekracht Noodzakelijk om de Stop voor iec60884-1 Handverrichting van Figure18 terug te trekken
Norm:
Stoppen en contactdoos-afzet van CEI 60884-1 de de ‚voor huishouden en gelijkaardige doeleinden – Deel 1: Algemene vereisten‘ clausule 22,1
Toepassing:
Het wordt gebruikt om te testen of de maximumkracht van het trekken van de stop van de contactdoos en de minimumkracht van het trekken van de enige stopspeld van de stopstruik in de waaier van de vereiste norm zijn. Het het vastklemmen systeem is gemakkelijk te werken.
Teststeekproef:
Huishouden of gelijkaardige doelcontactdozen.
Eigenschappen:
De hoogste plaatwartels omhoog van een horizontale positie aan een verticale richtlijn en het het vastklemmen apparaat kunnen in de hoogste plaat worden geroteerd. Deze eigenschappen staan het apparaat toe om opstelling in vele verschillende configuraties te zijn om aan verschillende standaardvereisten te voldoen. De standaardstoppen en de gewichten worden geleverd om het testen op contactdozen uit te voeren geschat tot 16A.
De speldmaten en de aangewezen gewichten voor het testen van minimumterugtrekkingskracht worden afzonderlijk verkocht. De vereiste afmeting van de speldmaat moet door de klant worden gespecificeerd.
De teststoppen maakten van van gehard staal met ruwheid die geen 0.8mm overschrijdt.
De hoogste plaat draait van horizontaal aan verticaal.
Parameters:
| Teststop | Gemaakt van van gehard staal, zouden de teststoppen en de spelden volgens de stop en de contactdoosvereisten van het specifieke land moeten worden gemaakt. |
| Gewichten | Één reeks. Superposition kan bereikte 100N, de kracht zijn die door toegevoegd gewicht van 1/10 testkracht wordt toegepast |
| Verrichtingsmethode | Door handboek |
Maximum en minimumterugtrekkingskracht voor stoppen en contactdoos-afzet:
| Geschatte waarde | Aantal polen | Het trekken van kracht (N) | ||
| De maximummaatregelenmaat van veelpolige stopspeld | De minimummaatregelenmaat van Enige stopspeld | De maximummaatregelenmaat van enige stopspeld | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| >10A~16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| Meer dan 3 | 70 | |||
| >16A~32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| Meer dan 3 | 100 | |||
Testmethode:
Vóór eerste gebruik, zou de gebruiker met de relevante normen voor efficiënter en juist vertrouwd moeten zijn gebruikend de testapparaten en voltooiend de test.
1. Controle van de maximumterugtrekkingskracht
a) De contactdoos-afzet wordt bevestigd aan de het opzetten plaat A van een apparaat zoals aangetoond in Figuur 18, zodat de assen van de contactdoos-contacten en de ingangsgaten naar beneden voor de spelden van het stopgezicht verticaal zijn. Maak de teststop met de maximumgroottespelden die in worden opgenomen en die van de contactdoos-afzet worden teruggetrokken tien keer.
b) De teststop wordt opgenomen in de contactdoos, hangt het gewicht op de teststop.
2. Controle van de minimumterugtrekkingskracht
a) Selecteer de maat van de testspeld: De passend minimumstop zou moeten selecteren spelden.
b) Gebruik de ontvettende agent om het stopvet te ontruimen. Zoals: trichloroethyleen of wasbenzine (de Noodzakelijke beschermende maatregelen zouden moeten worden vereist).
c) De contactdoos-afzet wordt aan het apparaat bevestigd dat in Figuur 18 wordt getoond. De maat van de testspeld wordt zacht opgenomen in de toevoegingskoker, maakt de assen van de contactdoos-contacten is verticaal en de ingangsgaten naar beneden voor de spelden van het stopgezicht.
3. Kwalificatieevaluatie
1. Toepassing van de maximumterugtrekkingskracht: De stop is gescheiden van de contactdoos, beoordeeld zoals gekwalificeerd.
2. Toepassing van de minimumterugtrekkingskracht: De maat zal niet van de contactassemblage binnen jaren '30 vallen, dan beoordeeld zoals gekwalificeerd.
