| Testcyclus: | 192 cycli | Teststroom: | AC 1-99.9A |
|---|---|---|---|
| De waaier van de voltagedaling: | 0-199.9mv | Voeding: | Klantgericht |
| Hoog licht: | CEI 60884-1 beklemtoont Testapparaat,192 de cycli beklemtoont Testapparaat |
||

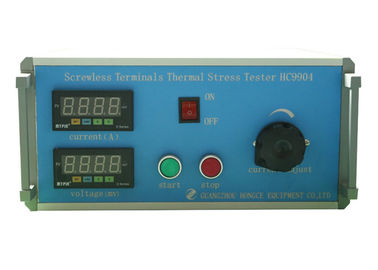

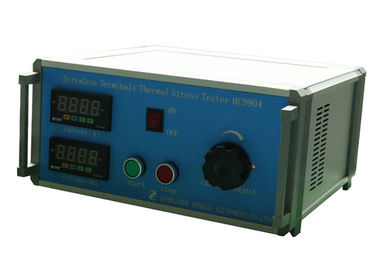

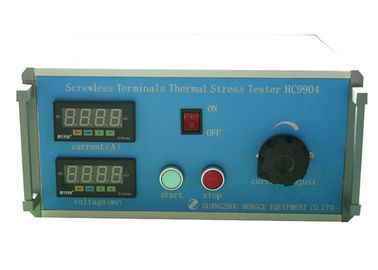

Iec60884-1 het elektro en Thermische Apparaat van de Spanningentest voor Screwless-Terminals Stepless past Ladingsstroom aan
Norm:
Stoppen en contactdoos-afzet van CEI 60884-1 de de ‚voor huishouden en gelijkaardige doeleinden – Deel 1: Algemene vereisten‘ clausule 12.3.11.
De naleving wordt gecontroleerd door de volgende tests a) en B), die op vijf screwless terminals van contactdoos-afzet worden uitgevoerd die niet voor een andere test zijn gebruikt.
Beide tests worden uitgevoerd met nieuwe koperen geleiders.
a) De test wordt uitgevoerd ladend de screwless terminals voor 1 h met een wisselstroom zoals die in lijst 10 wordt gespecificeerd en verbindend stijve stevige lange leiders 1 m die het nominale gebied hebben in dwarsdoorsnede zoals die in dezelfde lijst wordt gespecificeerd.
De test wordt uitgevoerd op elke het vastklemmen eenheid.
Lijst 10 – test stroom voor de controle van elektro en thermische spanningen in normaal gebruik voor screwless terminals
|
Geschatte stroom A |
Teststroom A |
Nominaal gebied in dwarsdoorsnede van de leider mm2 |
| 10 | 15.7 | 1.5 |
| 16 | 22 | 2.5 |
Tijdens de test wordt de stroom niet overgegaan door de contactdoos-afzet, maar slechts door de terminals.
Onmiddellijk na deze periode, wordt de voltagedaling over elke screwless terminal gemeten met het geschatte huidige stromen.
In geen geval zal de voltagedaling 15 mV overschrijden.
De metingen worden gemaakt over elke screwless terminal en zo dichtbij mogelijk aan de plaats van contact.
Als de achterverbinding van de terminal niet toegankelijk is, kunnen de specimens voldoende door de fabrikant worden voorbereid; de zorg zal worden genomen om het gedrag van de terminals niet te beïnvloeden.
Het nodige zal worden gedaan om ervoor te zorgen dat, tijdens de periode van de test, met inbegrip van de metingen, de leiders en de metingsapparaten niet merkbaar worden bewogen.
b) De screwless die terminals reeds aan de bepaling van de voltagedaling worden in de vorige test a wordt gespecificeerd onderworpen worden) als volgt getest.
Tijdens de test, wordt een huidige gelijke aan de test huidige die waarde in lijst 10 wordt gegeven overgegaan.
De gehele testregeling, met inbegrip van de leiders, zal niet bewogen worden tot de metingen van de voltagedaling zijn voltooid.
De terminals worden onderworpen aan 192 temperaturencycli, elke cyclus die een duur van ongeveer 1 h hebben en als volgt uitgevoerd:
– de huidige stromen voor ongeveer 30 min;
– voor een verdere periode van ongeveer 30 min geen huidige stromen.
De voltagedaling in elke screwless terminal wordt bepaald zoals die voor de test van a) na elk wordt voorgeschreven 24 temperaturencycli en na de 192 temperaturen zijn de cycli voltooid.
In geen geval die zal de voltagedaling 22,5 mV of tweemaal de waarde overschrijden na de 24ste cyclus wordt gemeten, welke kleiner is.
Na deze test zal een inspectie door normale of verbeterde visie zonder extra vergroting geen veranderingen tonen die klaarblijkelijk verder gebruik zoals barsten, misvormingen of dergelijke schaden.
Bovendien wordt de mechanische sterktetest volgens 12.3.10 herhaald en alle specimens zullen deze test weerstaan.
Toepassing:
Het is gebruik voor test de screwless terminals de elektro en thermische spanningen weerstaan zullen die in normaal gebruik voorkomen.
Teststeekproef:
Screwlessterminals
Parameters:
| Parametersnaam | Parametergegevens |
| Inputlevering | AC120V±10%, (Klantgerichte) 60Hz |
| Testcycli | 192 cycli, huidige stroom voor 30min, geen huidige stroom voor 30min |
| Teststroom | AC 1~99.9A± (3%±1A) |
| De meting van de voltagedaling | 0~199.9± (3%±1mv) |
