Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
norm: | Iec60947-1 | Testhoogte: | 250~500mm |
---|---|---|---|
Diameter van winding: | 75mm | Testtarief: | 10±2 t/min |
Diameter van metalen kapgat: | 6.5~28.6mm | Testtijden: | 0~9999 |
Hoog licht: | 75mm de Testmateriaal van CEI,De Testmateriaal van CEI van CEI 60947-1 |

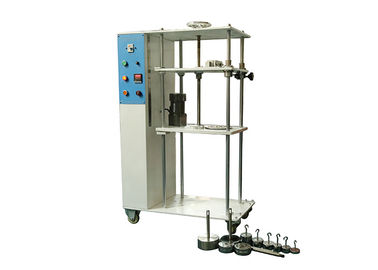

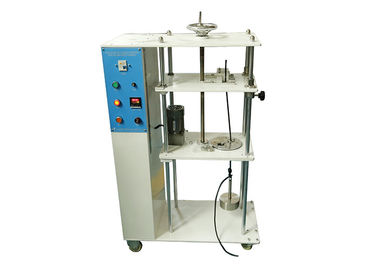

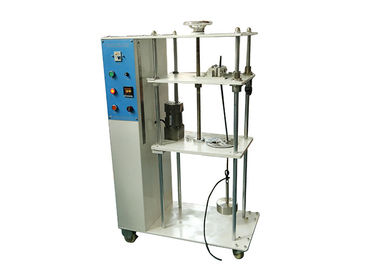

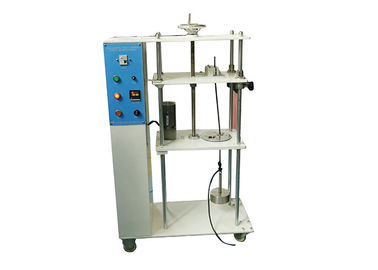

IEC60947 draad het Vastklemmen Schade aan en het Toevallige Losmaken van Meetapparaat 75mm van de Leidersbuiging
Productinleiding
Deze het testen machine wordt ook genoemd de testapparaten om schadegraad van draad te controleren die volgens normen iec60947-1 clausule 8.2.4.3, figuur 1 lijst 5 bevestigt. Deze naleving wordt gebruikt voor het beoordelen of het ontwerp en de structuur van de het vastklemmen schroefterminal met het vereiste van niet over--schade aan de draad overeenkomstig zijn. Bovendien, het wordt ook gebruikt om te controleren of de het vastklemmen schroefterminal de spanning tijdens het proces van normaal gebruik kan dragen.
De testende tijden kunnen vóór de test, en de nalevingseinden automatisch met het alarm worden vooraf ingesteld wanneer de testende tijden worden bereikt.
Technische Parameters
Model | HC9903A |
Testtarief | 10±2 t/min |
Diameter van winding | 75mm |
Testtijden | 0~9999 |
Gewichten | 0,2, 0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22.7kg (toegevoegde gewichten) |
Testhoogte | 250~500mm |
Diameter van metalen kapgat | 6.5~28.6mm, PC 12 |
Normen | IEC60998-2, IEC60947-1 |
Bericht:
(1) Dit apparatenmateriaal met 18 draadstruiken van 9 rangschikt, diameter: 6.5mm, 9.5mm, 13mm, 14,5 mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm en 28.6mm.
(2) roteer straal van het centrumgat van de draailijst is 38mm, kan de gebruiker aangewezen draadstruik volgens testeisen ten aanzien van teststeekproef selecteren.
(3) als het niet grote struikgat genoeg, de draad in het gat moet bundelen, kan een grotere draadstruik vervangen
(4) Hoogte(h) afwijking van ±15mm
Lijst 1: gewichtenlijst
Nr. | Gewichtsmassa (kg) | Hoeveelheid |
1# | 0,2 met haak | 1 PC |
2# | 0,3 met haak | 1 PC |
3# | 0,4 met haak | 1 PC |
4# | 0,7 met haak | 1 PC |
5# | 0,7 door gat | PC 2 |
6# | 0,9 met haak | 1 PC |
7# | 0,9 door gat | PC 2 |
8# | 1.4with haak | 1 PC |
9# | 2 met haak | 1 PC |
10# | 2 door gat | 1 PC |
11# | 2.3 door gat | 1pc |
12# | 4.5 met haak | 1 PC |
13# | 4.5 door gat | 1pc |
14# | 6.8 met haak | 1 PC |
15# | 6.8 door gat | 1 PC |
16# | 8 .2with-haak | 1 PC |
Lijst 2: de lijst van de gewichtencollocatie
Vereiste massa (kg) | Collocatie |
0,2 | 1# |
0,3 | 2# |
0,4 | 3# |
0,7 | 4# |
0,9 | 6# |
1.4 | 8# |
2 | 9# |
2.9 | 9#+7# |
4.5 | 12# |
5.9 | 12#2*5# |
8.6 | 14#+2*7# |
9.5 | 9#+13#+11#+5# |
10.4 | 12#+13#+2*5# |
14 | 14#+13#+10#+5# |
15 | 16#+15# |
16.8 | 16#+13#+11#+2*7# |
20 | 16#+15#+11#+10#+5# |
22.7 | 16#+15#+13#+11#+7# |
