| Plaats van herkomst: | China |
| Merknaam: | HongCe |
| Certificering: | Calibration Certificate (Cost Additional) |
| Modelnummer: | HH0803 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiatable |
| Verpakking Details: | Plastic Doos |
| Levertijd: | 3 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 vastgesteld /month |
| materiaal: | messing | Uitwendige diameter: | Ф102mm |
|---|---|---|---|
| Aantal Gaten: | 121 | Diameter van Pijpgaten: | Φ0.5 |
| De Hoek van de vindekking: | 30° | norm: | IEC60529 |
| Hoog licht: | Figuur 5 de Testmateriaal van de Toegangsbescherming,Van de de Toegangsbescherming van CEI 60529 de Testmateriaal |
||

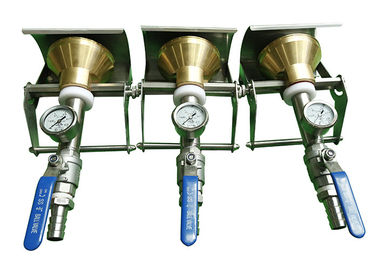

IEC60529 figuur 5 Handbediend de Pijpmeetapparaat van de Messingsnevel voor de Gaten van IPX3 IPX4 121
Productinleiding
De HT IPX3/4 Nevelpijp is een handbediend testapparaat om bescherming tegen het bespuiten van en het bespatten van water te verifiëren. De waterdruk kan worden aangepast gebruikend de datatransportbesturingknop op het apparaat om het vereiste stroomtarief te geven. De druk kan op de maat worden gezien die gemakshalve door de pijp wordt geplaatst. Het nevelpatroon van de pijp wordt gemaakt aan de specificaties van CEI 60529. Het verschil tussen IPX3 en IPX4 is dat het schot in de IPX4-test zou moeten worden verwijderd. Shell in elke mogelijke richting maken bespat, kan dit apparaat met een roterende lijst van de steekproef worden gebruikt.
Technische Parameters
| Punt | Parameter |
| Inputmacht | Enige fase AC220V, 50Hz |
| Watervoorziening | Het tarief van de waterstroom is >10L/min±5%, is de druk het schone water van 50~150kpa zonder opneming. |
| De parameters van de nevelpijp |

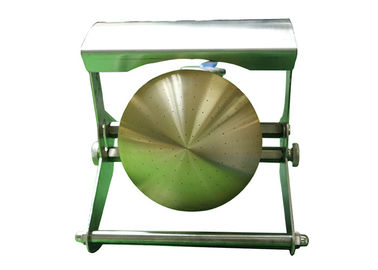

Uitwendige diameter: Ф102mm sferische diameter: SФ75.5mm 121 gaten van Ф0.5mm; 1 gat op het centrum binnencirkels 1 van 12 gaten bij 30°pitch 4 buitencirkels van 24 gaten bij 15°pitch Bewegend schild-aluminium Nevel pijp-messing |
| Waterstroom | 10L/min±5%, Stroommeter is regelbaar |
| Drukmaat | 50~150Kpa, Waaier van drukmaat 0~0.25Mpa |
| Schot | Verwijderbaar |
| Plaatsvereisten |
De specifieke IP waterdichte testruimte, zou de grond met verlichting vlak moeten zijn Met goede functie van toevloed en drainage. |
| Testende tijd | Handcontrole, minstens 5min |

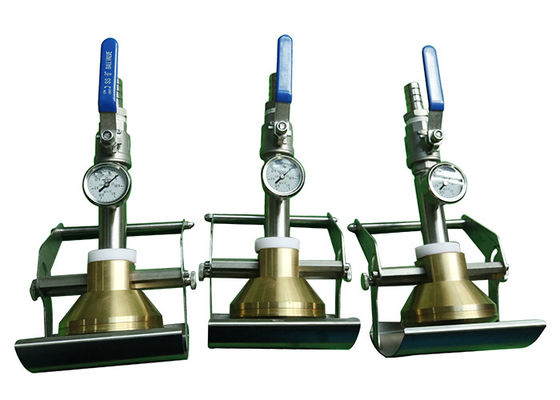

Drukmaat

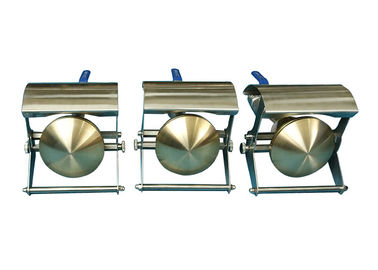

Beweegbaar schild met tegengewicht
Kogelklep voor de regelgeving van de waterstroom
Slangschakelaar
Installatie en de Commissie
Installeer het de meter van de waterstroom, de slang en het water geven apparaat zoals onder getoond beeld, en open dan de klep om de waterstroom aan te passen om (10 ± 5%) L/min. te zijn, en controleer of de drukmaat de druk in de waaier van 50-150KPa toont. Als de waterstroom minder dan 10 liter is, dan zou een aanjaagpomp moeten worden geïnstalleerd, alstublieft naar het slagbeeld verwijzen.
Waterdichte classificatie voor IP3-steekproeftest: Volgens IEC60529-Figuur 5, met vintest.
De waterdichte tests van de classificatieip4 steekproef: Gelieve te verwijderen de vin om de steekproef te maken kan in alle richtingen worden bespat.
Als u niet het weet hoe te om het te gebruiken, te klikken gelieve hier gebruikershandleiding HH0803.pdf om tue gebruikershandleiding te krijgen.
