Plaats van herkomst: | China |
Merknaam: | HongCe |
Certificering: | Calibration Certificate (Cost Additional) |
Modelnummer: | HJ0608A |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiatable |
Verpakking Details: | multiplex |
Levertijd: | 30 dagen |
Betalingscondities: | T/T |
Levering vermogen: | 10 VASTGESTELD /month |
model: | HJ0608A | Verbuigingshoek: | Linker0-360°; juiste 0-360°. Kan worden vooraf ingesteld |
---|---|---|---|
Verbuigingssnelheid: | 0~60 t/min, kunnen worden vooraf ingesteld | Controle: | PLC programmeerbare controle |
Aandrijving: | servomotor | Verrichting: | Touch screen intelligente verrichting |
Hoog licht: | elektrisch apparaatmeetapparaat,draagbaar toestellenmeetapparaat |

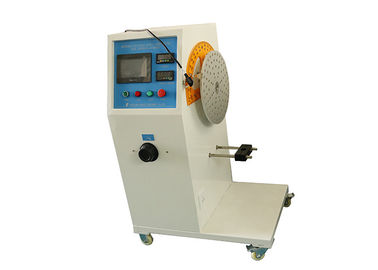

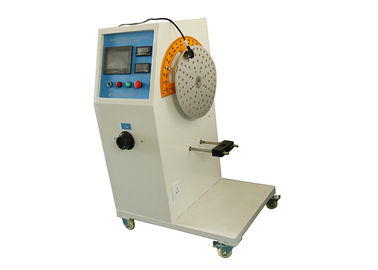

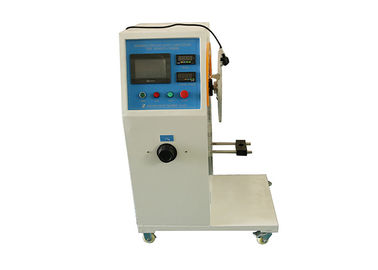

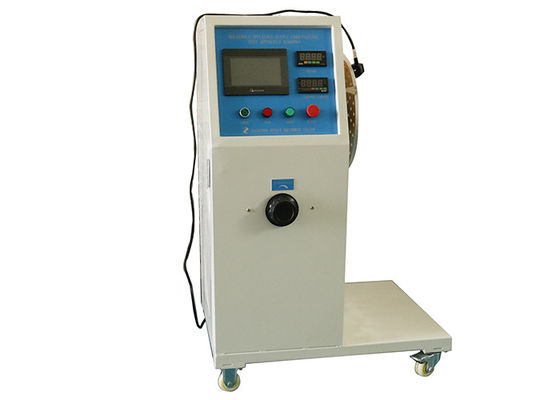

IEC60335 PLC van de Verbuigingstest 0-360 van het Controlekoord de Enige Postmachine ° voor Huishoudapparaat
Productinleiding
Het Van de het Koordverbuiging van de Huishoudapparaatlevering de Testapparaat is speciale ontworpen en vervaardigd volgens iec60335-1, gb4706-1, iec60335-2-14, GB4706-30-clausule 23,3 en 25,14 en enz., wordt het gebruikt om de prestaties van de de verbuigings (het buigen) weerstand van het machtskoord van de kleine huishoudapparaten (zoals Koffiepot/elektrisch ijzer) en lampen, ook te controleren toepasselijk voor het meetapparaat van de de verbuigingsduurzaamheid van het machtskoord van stoppen en contactdozen.
Het testapparaat keurt aan PLC elektrocontrole, systeem van de het touche screen het intelligente verrichting van de 7 duimkleur goed; servomotor die de testhoek, hoge precisie digitaal instrument, omzetting van de hoge prestaties controleert de digitale frequentie, nauwkeurige snelheidsregelgeving, de tijdopnemer van het zes aantalgeheugen, multifunctionele gecombineerde klem, centrumpand van omwenteling, buigende regelbare hoek, 4kw-outputmacht. De testtijden (maximum van 999999 keer), de testsnelheid, en de testhoeken kunnen worden vooraf ingesteld; het heeft elektrische huidige opsporingsfunctie. Dit apparaat kan aan de testvereisten van de meesten van kleine huishoudenelektrische apparaten voldoen, wijd is de toepasselijke waaier.
Technische Parameters
Puntnaam | Parameters |
Verbuigingshoek | Linker0-360°; juiste 0-360°. Kan worden vooraf ingesteld |
Verbuigingssnelheid | De verbuigingssnelheid 0~60 t/min, kan worden vooraf ingesteld |
Testtijden | 0~999999 keer, kan worden vooraf ingesteld en worden getoond |
Macht | 110V 60Hz |
Controle | PLC programmeerbare controle |
Aandrijving | Servomotor |
Verrichting | Touch screen intelligente verrichting |
Configuratie | 0~4KW de transformator, test huidige vertoning |
Lager | Max. 10kg |
Testpost | 1 post |
Specimeninrichting | Universele inrichtingen, met centrumpand van omwenteling |
Ladingsgewichten | 5N*1,10N*1 |
Normen | CEI 60335-1, CEI 60335-2-14, GB4706.1, GB2099 |
Standaardbeschrijving
23.3 de verschillende delen van een toestel dat zich met betrekking tot elkaar in normaal gebruik of tijdens gebruikersonderhoud kan bewegen zullen geen onbehoorlijke spanning aan elektroverbindingen en interne leiders veroorzaken, met inbegrip van die die het aanaarden continuïteit verstrekken. De flexibele metaalbuizen zullen geen schade aan de isolatie van de leiders bevat binnen hen veroorzaken. De open-rollentes zullen niet gebruikt worden om de bedrading te beschermen. Als de gerolde lente, de draaien waarvan elkaar raken, met deze bedoeling wordt gebruikt, zal er een adequate isolerende voering naast de isolatie van de leiders zijn.
NOTA 1 wordt de schede van een flexibel koord dat aan CEI 60227 of CEI 60245 voldoet beschouwd als adequate isolerende voering.
De naleving wordt gecontroleerd door inspectie en door de volgende test.
Als de verbuiging in normaal gebruik voorkomt, wordt het toestel geplaatst in de normale positie van gebruik en bij nominale spanning geleverd en onder normale bedrijfsvoering geopereerd.
Het beweegbare deel wordt bewogen achteruit en forwards, zodat de leider door de grootste hoek toegestaan door de bouw gebogen is, het tarief van verbuiging die 30 per minuut is.
het aantal verbuigingen is
− 10 die 000, voor leiders tijdens normaal gebruik worden gebogen;
− 100, voor leiders tijdens gebruikersonderhoud dat worden gebogen.
NOTA 2 a-verbuiging is één beweging, of achteruit of forwards.
Het toestel zal niet beschadigd worden zodanig dat de naleving van deze norm geschaad is en het zal voor verder gebruik geschikt zijn. In het bijzonder, zullen de bedrading en zijn verbindingen de elektrische sterktetest van 16,3, het testvoltage weerstaan dat tot 1 000 die V wordt verminderd en tussen levende delen en toegankelijke metaal slechts delen wordt toegepast.
25.14 toestellen van een leveringskoord worden voorzien die worden bewogen terwijl in verrichting die zal zijn
construeerde zodat het leveringskoord tegen bovenmatige verbuiging voldoende beschermd is waar het het toestel ingaat.
NOTA 1 dit is niet op toestellen met automatische koordspoelen van toepassing die door 22,16 in plaats daarvan worden getest.
De naleving wordt gecontroleerd door de volgende test die op een apparaat dat een oscillerend lid zoals aangetoond in figuur 8 heeft wordt uitgevoerd.
Het deel van het toestel dat de inham openend omvat wordt bevestigd aan het oscillerende lid zodat, wanneer het leveringskoord bij het midden van zijn reis, de as van het koord is waar het binnengaat
de de koordwacht of inham zijn verticaal en gaan door de as van schommeling over. De belangrijkste as van de sectie vlakke koorden zal met de as van schommeling parallel zijn.
Het koord wordt geladen zodat de toegepaste kracht is
– 10 N, voor koorden die een nominaal gebied hebben dat in dwarsdoorsnede 0,75 mm ² overschrijdt;
– 5 N, voor andere koorden.
Afstand X, zoals aangetoond in figuur 8, tussen de as van schommeling en het punt waar
het koord of de koordwacht gaan het toestel in, worden aangepast zodat wanneer de oscillerende lidbewegingen over zijn volledig gamma, koord en de lading de minimum zijbeweging maken.
Het oscillerende lid wordt bewogen door een hoek van 90° (45° aan beide kanten van de verticaal), het aantal verbuigingen voor typez gehechtheid die 20 000 en voor andere gehechtheid 10 000 zijn. Het tarief van verbuiging is 60 per minuut.
NOTA 2 a-verbuiging is één beweging van 90°.
Het koord en zijn bijbehorende delen worden gedraaid door een hoek van 90° na de helft van het aantal verbuigingen, tenzij een vlak koord wordt gepast.
Tijdens de test, worden de leiders geleverd bij nominale spanning en met de geschatte stroom van het toestel geladen.
NOTA 3 wordt Stroom niet overgegaan door de het aanaarden leider.
De test zal niet in resulteren
– een kortsluiting tussen de leiders;
– een breuk van meer dan 10% van de bundels van om het even welke leider;
– scheiding van de leider van zijn terminal;
– het losmaken van om het even welke koordwacht;
– schade aan het koord of de koordwacht dat naleving van deze norm konden schaden;
– gebroken de isolatie doordringen en bundels die toegankelijk worden.
NOTA 4 Leiders omvat het aanaarden leiders.
NOTA 5 wordt a-kortsluiting tussen leiders van het koord besproken om voor te komen als de stroom een waardegelijke overschrijdt
aan tweemaal de geschatte stroom van het toestel.
