Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Binnenkamer: | 1000mm*1000mm*1000mm | Roterende snelheid (t/min): | 1 regelbare ~5 |
---|---|---|---|
Draaischijfdiameter: | 400 m, 200m | Draaischijfhoogte: | 200 mm |
Druipend gat: | 0,4 mm | Het druipen gebied: | 800X800 mm |
Hoog licht: | IPX1234 de Testmateriaal van de toegangsbescherming,1000L de Testmateriaal van de toegangsbescherming |

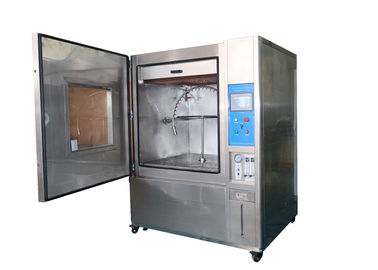

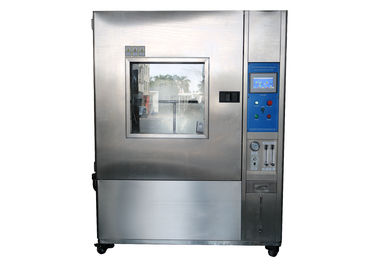

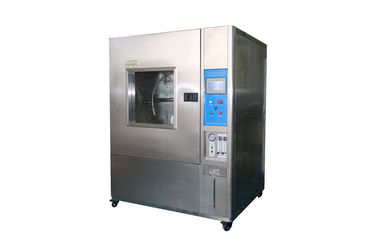

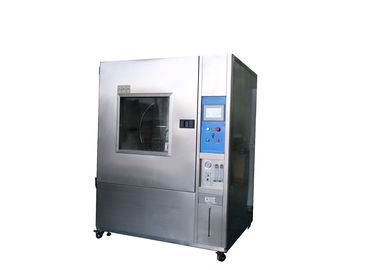

PLC van de de Gradentest van 1000L IPX1234 Waterdicht Controlemeetapparaat voor Elektro en Elektronische Producten
Productinleiding
Dit materiaal is geschikt voor de test van elektroproducten die bijlage en verzegeld in het regenmilieu zijn of de goede prestaties van materiaal en componenten kan verzekeren. Het wetenschappelijke ontwerp van dit materiaal, zodat het materiaal kan zijn realistisch gesimuleerd druipend water, water het bespuiten, bespattend water enz. De toepassing van het uitvoerige controlesysteem en de technologie van de frequentieomzetting maakt de omwentelingshoek van het rek van de teststeekproef. De schommelingshoek van de slingerstaaf en de schommelingsfrequentie van het nevelwater kunnen automatisch worden aangepast.
IPX1/2, worden materiaal van de de gradentest van IPX3/4 het waterdichte ontworpen en volgens CEI 60529 vervaardigd < Degrees="" of="" protection="" provided="" by="" enclosures="">. Dit materiaal wordt toegepast in IPX1, IPX2, IPX3, waterdichte de graden testende doeleinden van IPX4, die wijd door luminaire producten, elektro en elektronische producten certificatieinstellingen, testende organisaties en productieondernemingen voor kwaliteitscontrole worden goedgekeurd.
Technische Prestaties
Binnenkamer | 1000mm*1000mm*1000mm |
Buitenkamer | 1500mm*1400mm*1900mm |
Roterende snelheid (t/min) | 1 regelbare ~5 |
Draaischijfdiameter | 400 m, 200m |
Draaischijfhoogte | 200 mm, het is regelbaar |
Druipend gat | 0,4 mm |
IPX1, IPX2-Druppelsnelheid (waterstroom) | 1 +0,5 0mm/min (IPX1), 3 +0,5 0mm/min (IPX2) |
Het druipen gebied | 800X800 mm |
Hoogte | 120 mm |
De Buis van de regenschommeling | R200, R400 |
De waaier van de schommelingshoek van de oscillerende buis | ±60°, ±180° (verbind) |
Naaldgat | φ0 .4 mm |
Schommelingssnelheid | IPX3 15times/min; IPX4 5times/min |
Afstand tussen gaten | 50 mm |
Waterstroom van elk gat | 0,07 L/min. +5% |
Neveldruk | 80-150Kpa |
Slingerschommeling | Max.±150° |
Pijpgaten |
121 gaten van Ф0.5mm 1 gat op het centrum binnencirkels 1 van 12 gaten bij hoogte 30° 4 buitencirkels van 24 gaten bij hoogte 15° |
Gebruiksmethode
Voorbereiding vóór de test
Roteer de machtsschakelaar, is het systeem ingeschakeld, is het licht van de machtsindicator, wordt het touche screen aangedreven om het [Huis] scherm te tonen, en te klikken [het Controlescherm] om naar het controlescherm te gaan.

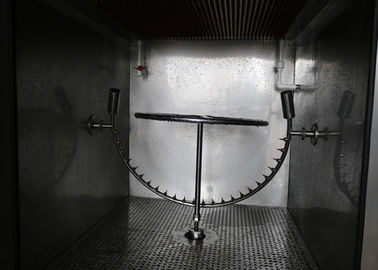

1.The installatie van Schommelingsbuis
Installeer verschillende types van slingerbuizen volgens de testvereisten. Wanneer het installeren, moet u één kant van het gat in de waterafzet op de rechterkant installeren. Toen de schommelingsbuis van R200 voor IPX3-test gebruikte, moet u 4 gaten blokkeren. Wanneer de R400-slingerbuis voor IPX3-test wordt gebruikt, moet het 5 Gaten worden geblokkeerd.
2. De installatie van tillable roterend Stadium
Het Roterende Stadium heeft twee stadia, en het stadium wordt vervangen volgens de grootte van de schommelingsbuis, en het stadium kan linksdraaiend worden geroteerd.
Steekproefplaatsing
Plaats de steekproef op de draaischijf en de steekproef wordt bevestigd bij een afstand van 200 mm van de naald. Druk de handwijze op het [Parameter] scherm om het Roterende Stadium te draaien en waar te nemen of de omwenteling normaal is.
Testbegin
1, Test van de de Druppelregen van IPX1 de Verticale: Verplaats het touch screenscherm aan [het Parameterscherm] en klik Uitgezochte ipx1-2 druppelwijze, klik aan starter om met de test te beginnen, de stroommeter van ipx1-2 aan te passen aan de vereiste stroom en samengeperste lucht dicht te openen de druppel gelijk, de knoop klikken, bij de testtiming beginnen.
2.IPX2 de verticale Test van de Druppelregen:
De testverrichting is hetzelfde als hierboven.
3.IPX3 de oscillerende Test van het Buiswater:
Verplaats het touch screenscherm naar het [Parameter] scherm en druk de knoop, automatisch draai de Oscillerende Buis in de positie 0°, de testtijd, plaatste en de IPX3-wijze. selecteert. Druk, pas het stroomtarief van IPX3-productiestroom op aan het paneel.
R200 (IPX3: 0.35LPM, IPX4: 0.7LPM), R400 (IPX3: 1.0LPM, IPX4: 1.5LPM)
4.IPX4 de oscillerende Test van het Buiswater:
Het verrichtingsproces is hetzelfde als de Oscillerende het watertest van IPX3. Slechts wordt de testhoek geplaatst aan 350°.
5.ipx3-4 de Test van de nevelpijp
Draai het scherm aan [het Parameterscherm], de uitgezochte wijze van de Nevelpijp, plaats de testtijd, die de tijd plaatsen en druk de knoop, pas de stroommeter van Nevelpijp achter de tank aan 9LPM aan.
