standaard: | IEC60669 | Teststeekproef: | Zelf Gestabiliseerde Lampschakelaars |
---|---|---|---|
Controle: | PLC controle | Post: | 3 posten |
Testslag: | 0.1~100mm | Snelheid testen: | 0.1~200mm/s |
Hoog licht: | Licht het Testen Materiaal,luminaire het testen |
Iec60669-1 de zelf Gestabiliseerde Lamp schakelt PLC de Duurzaamheidsmeetapparaat van de Controle volledig Automatisch Brekend Capaciteit
Productinleiding:
Dit apparaat is geschikt om capaciteit en normale bedrijfsvoering het levenstest van schakelaars te breken voorgenomen voor zelf gestabiliseerde lampladingen. De schakelaars voorgenomen voor de zelf gestabiliseerde ladingen van lamp(sbl) zullen, zonder bovenmatige slijtage of ander schadelijk effect weerstaan, de elektro en thermische spanningen die wanneer het controleren van zelf gestabiliseerde lampkringen voorkomen. Om te verifiëren of de schakelaar het een boog vormen heeft ondersteund noch het lassen van de contacten, om het even welk fenomeen van de contactenadhesie of sluiting of scheidingsfenomeen op lange termijn, om voorkomt te testen of bovenmatige slijtage of andere schadelijke gevolgen.

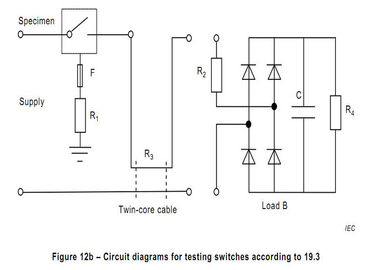

Dit systeem wordt ontworpen en volgens de norm van iec60669-1 vervaardigd: clausule 19,3 en iec60669-2-1 van 2017: clausule 19,109 van 2015. Het is een volledig automatisch die proefsysteem op de testleesbaarheid wordt gebaseerd van een schakelaar met een nominale spanning van 250V, met inbegrip van een intelligent industrieel controlesysteem (ingebouwde oscilloscoop), een meetapparaat van de schakelaarduurzaamheid, en een zelf-gestabiliseerde doos van de lamplading. (De schakelaar met nominale spanning van 130V moet afzonderlijk met de zelf-gestabiliseerde doos van de lamplading worden gevormd)
Producteigenschap:

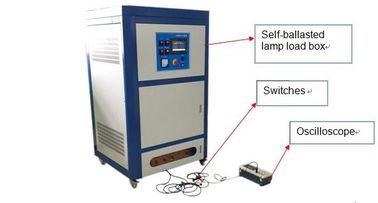

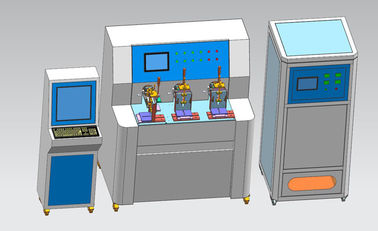

1. Het systeem bestaat uit een intelligent industrieel controlesysteem, een meetapparaat van de schakelaarduurzaamheid, en een zelf-gestabiliseerde doos van de lamplading. Onder hen, kunnen het meetapparaat van het schakelaarleven en de zelf-gestabiliseerde doos van de lamplading afzonderlijk worden gebruikt.
2. Het intelligente industriële controlesysteem is hoofdzakelijk voor iec60669-1: clausule 19,3, ingebouwde oscilloscoop van 2017, wanneer de LEIDENE lichte schakelaar wordt aangezet, het kan het voltage, huidige, huidige piekwaarde Ipiek en integrale waarde I verzamelen2 t van deze kring, en kan de golfvorm van de outputstroom. En door systeem berekening, maakt met de standaardgegevens wordt de vergeleken, een gekwalificeerd of ongeschikt oordeel dat.
3. Het meetapparaat van het schakelaarleven bestaat uit drie onafhankelijke lineaire mechanismen en een elektrisch controlesysteem. Het kan gebruikt om de het maken en het remmen capaciteit van de lineaire schakelaar (knoop, tuimelschakelaar, soort schip, knevel) en normale bedrijfsvoeringtest te testen. De machine wordt gedreven door servomotor en door PLC gecontroleerd. Het kan de de testtijden, de testsnelheid, tijd "aan"-van de periode (25+5 0%) "uit" periode (750 -5%) en testslag plaatsen. Met de haven van de ladingsverbinding, kunnen de verschillende testladingen worden verbonden zoals etc. nodig, zoals de lading van de wolframgloeilamp, uiterlijk gestabiliseerde lamplading, TV-lading, aanleidinggevende lading, capacitieve lading, motorlading.
4. De zelf gestabiliseerde lading is lox vooraf ingesteld met standaardladingsvoorwaarden vóór verzending. Zolang het testvoltage aan 250V~ wordt aangepast, de exploitantpersen de schakelaarknoop met dezelfde geschatte stroom zoals de te testen schakelaar, en zijn geschatte macht, impulsgolfvorm, bereik een hoogtepunt ik en I2 t voldoet aan de overeenkomstige vereisten van de norm. De gehele machine heeft 3 kanalen, slechts voor schakelaars met een nominale spanning van 250V, waarvan twee kanalen 250W zijn (iec60669-1: clausule 19,3 van 2017), en het andere kanaal zijn 400W (iec60669-2-1: clausule 19,109 van 2015). Deze zelf gestabiliseerde lading lox heeft kaliberbepalingswijze en kan de kaliberbepaling specifieke haven, ingebouwde 90 graad sluitende plaat, verbonden aan industrieel controlesysteem, outputgolfvorm, depiekstroomwaarde van I en I2 van de energiet waarde, volledig aan de standaardkaliberbepalingseisen ten aanzien van materiaal voldoen.
Technische parameters:
Punt | Inhoud |
Macht | Enige fase met grond AC220V±5%/50Hz |
Intelligent industrieel controlesysteem |
IPC: Ipc-810E Configuratiesoftware: E5 Oscilloscoop: Tektronix of Agilent Aanwinstenmodule: veelvoudig WDH=600*500*1450mm, oppervlakte het elektrostatische poeder bespuiten |
Het meetapparaat van de schakelaarduurzaamheid |
Post: 3 onafhankelijke testposten Controlesysteem: LCD van de 7 duimkleur heeft de touch screen+plc+ servomotor, het een communicatie interface, die voor online gebruik of communicatie met andere apparaten (zoals diverse ladingen) geschikt is, toelatend gegevensverzameling en statistieken. Testslag: 0.1~100mm, kunnen worden vooraf ingesteld Testsnelheid: 0.1~200mm/s, kan worden vooraf ingesteld On/Off tijd: de "aan"-periode zal (25+5 0) % van de totale cyclus zijn en de "uit"-periode (750 -5) %, 0.1~99.9 kan worden vooraf ingesteld Werkend tarief: 3 - 40 keer kan worden geplaatst, geassocieerd met testslag, testsnelheid en het on/off tijd plaatsen Alarmopsporing: Ingebouwde opsporingskring, wanneer het product om ongeschikt wordt ontdekt te zijn, is er een hoorbaar en visueel alarm, en er zijn tekstherinneringen: 1.When de schakelaar wordt geplakt, komt de ononderbroken geleiding voor; 2.When de elektrische schokbrandwonden uit, het niet kunnen worden verbonden; 3.When de telling aankomt. De haven van de ladingsverbinding: de verschillende testladingen kunnen worden verbonden zoals etc. nodig, zoals de lading van de wolframgloeilamp, uiterlijk gestabiliseerde lamplading, TV-lading, aanleidinggevende lading, capacitieve lading, motorlading. Afmeting: W1250mm×D650mm×H1150mm; Gewicht: 100kg. |
De zelf-gestabiliseerde doos van de lamplading |

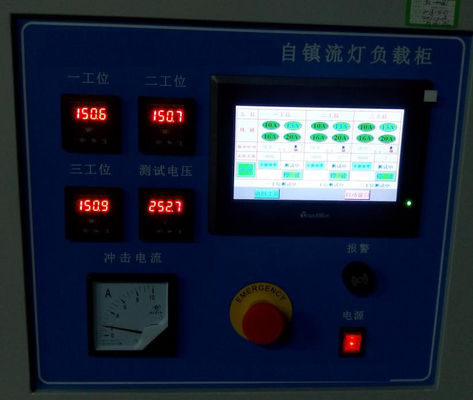

Digitale voltagewaarde: Waaier 0 ~ 300V, precisie 0,5, Digitale machtswaarde: 0~9KW, precisie 0,5 Outputkanaal: kanaal 3 (twee kanalen zijn 250W en het andere kanaal is 400W) Schakelaarnominale spanning: 250V ~, het inputvoltage is regelbaar, worden Alle werkende parameters geplaatst bij 250V~, met inbegrip van W, bereik ik, I2 t, en toevloed huidige golfvormen een hoogtepunt. Geschatte huidige 10A, 13A, 16A, facultatieve 20A vier Elk apparaat verstrekt een sluitend controleapparaat functie (van de touch screen de uitgezochte „kaliberbepaling“), is elke keer in de geleiding van de 90 graadhoek, kan deze functie voor aanvankelijke materiaalkaliberbepaling en metingscontrole worden gebruikt. Met lang op lang van beschermingsfunctie, kan de beschermingstijd van 1 ~ 99S worden vooraf ingesteld, de bescherming van het sluitingsalarm. |
Gebruiksmilieu | Temperatuur 5 ~ 40 °C, relatieve vochtigheid 20 relatieve vochtigheid van ~ 90%, luchtdruk 80 ~ 106kpa. Geen strenge trilling, geen elektromagnetische interferentie, geen stof, corrosief gas, goede hittedissipatie. |
