Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Roestvrij Staal | Effectelement: | 2,5,10,20,50J facultatief |
|---|---|---|---|
| Valhoogte: | Schaalvertoning | Versiewijze: | Mechanische |
| Lengte: | 1000mm | Lijn: | 2001200mm |
| Hoog licht: | Impact testmachine,Slinger effect testen machine |
||

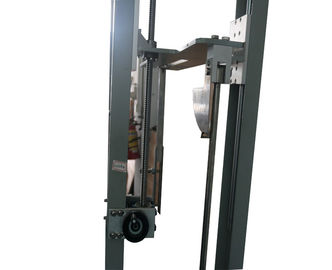

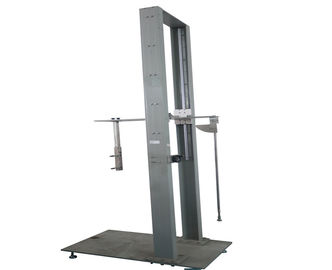

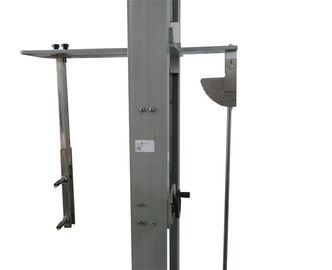

IK-code impacttestmachine RVS slinger Swinging Hammer-testapparatuur
Standaard
IEC60068-2-75 Milieutest - Deel 2: Tests - Test Eh: hamertesten, IEC60068-2-63, IEC62262 Beschermingsgraden geleverd door behuizingen voor elektrische apparatuur tegen externe mechanische invloeden (IK-code), IEC60439-5 Laagspanning schakelmateriaal en besturingswerktuigassemblages - Deel 5: Bijzondere eisen voor samenstellingen voor stroomverdeling in openbare netwerken
Toepassing
Dit apparaat is geschikt voor mechanische slagsterkte-testen op elektrische kasten en ander plaatstaal, schaal van niet-metalen elektrische energiedetectiekast, onderstation kabelschakelbord en kabelaansluitdoos
Monster
De schaal van elektrische energiemeetkabine, onderstation kabelschakelbord en kabelaansluitdoos en soortgelijke apparatuur
Voorzien zijn van
Apparatuur met behulp van de auto-structuur, kan naar links en rechts worden bewogen, naar voren en naar achteren, het bovenste en onderste impactpunt in hoogte verstelbaar en de botshoek 0-90 ° instelbaar. Het apparaat is een pendelimpacttoestel met lage energie voor 2J en hoger.
parameters
| Model | HC9921A |
| Slinger | Lengte: 1000 mm; uitwendige diameter: 9 mm; stalen pijp wanddikte: 0.5mm. Samenstelling van de equivalente massa met impactelement |
| Impact punt | Op en neer instelbaar, slag 200-1200mm, hoogte kan worden aangepast |
| Impact element | 2,5,10,20J slaghamer |

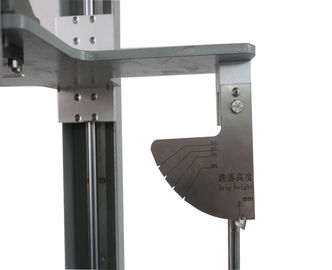

| Val hoogte | Schaalweergave |
| Release-modus | mechanisch |
| Dimensie | 950 * 550 * 2700mm |
Impactenergie, equivalente massa en valhoogtetabel
| Energie / J | 2 | 5 | 10 | 20 | 50 |
| Equivalente massa / kg | 0.5 | 1.7 | 5 | 5 | 10 |
| Valhoogte ± 1% mm | 400 | 300 | 200 | 400 | 500 |
Opmerkingen: 1. Zie opmerking in IEC 60068-2-75 3.2.2
| |||||
Gecoördineerde kenmerken van de opvallende elementen
| Energie / J | ≤1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% |
| Equivalente massa ± 2% kg | 0,25 (0,2) | 0.5 | 1.7 | 5 | 5 | 10 |
| Materiaal | Polyamide 1) | Staal 2) | ||||
| R / mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D / mm | 18,5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / mm | 6,2 (10) | 7 | 10 | 20 | 20 | 25 |
| r / mm | - | - | 6 | - | 10 | 17 |
| l / mm | Om te worden aangepast aan de equivalente massa, zie bijlage A. | |||||
1) 85≤HRR≤100, Rockwell-hardheid volgens ISO2039-2. 2) Fe490-2, volgens ISO1052; Rockwell-hardheid volgens ISO6508. | ||||||
| OPMERKING- De waarden tussen de haakjes voor de equivalente massa en de diameter van de slagelementen voor de energiewaarde gelijk aan of minder dan 1 J zijn die in de huidige test Ef. De waarden die momenteel in test Eg worden getoond, worden ook voor deze twee parameters weergegeven. Voor coördinatiedoeleinden worden de waarden tussen haakjes verwijderd vijf jaar na de publicatie van deze norm. | ||||||
