Het Materiaal van de het Lektest van het luchtledige kamerhelium voor Automobielcondensator en Evaporator 100s/Chamber 2g/y

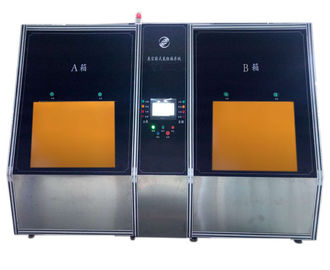

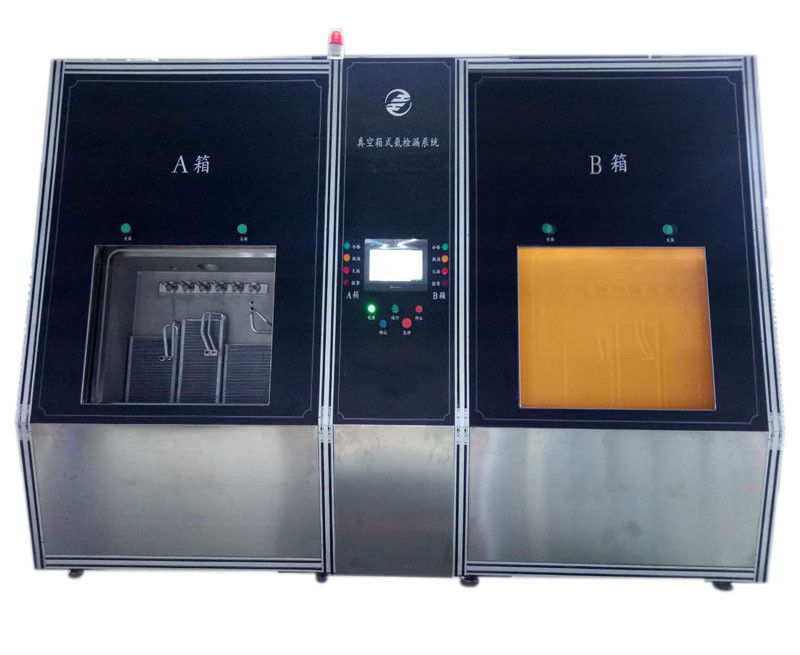

Het Systeem van de het Lekopsporing van het luchtledige kamerhelium voor Automobielcondensator en Evaporator

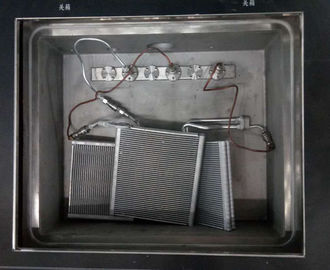

Het systeem van de het lekopsporing van het luchtledige kamerhelium heeft twee luchtledige kamers, het twee vacuüm verbonden dozenwerk. Het werkstuk wordt geplaatst in een luchtledige kamer en verbonden aan snelle schakelaars. Daarna, wordt de DOORCLOSE-knoop op de luchtledige kamer tegelijkertijd gedrukt. De deur is automatisch gesloten en de testcyclus is begonnen. Grating de beschermers zijn geïnstalleerd op beide kanten van de luchtledige kamerdeuren om ervoor te zorgen dat er geen voorwerp is dat zich in de beweging van de kamerdeur mengt wanneer de deur wordt gesloten.

Zodra één van de deuren wordt gesloten, is de opsporingscyclus van deze kamer begon. Op dit punt kan de exploitant naar de andere kamer voor verrichting gaan.

Technische Parameters:

Hoofdconfiguratie:

Ons systeem heeft een automatische kaliberbepalingsprocedure die het zeer gemakkelijk maakt om regelmatige precisiekaliberbepalingen uit te voeren. Het gekalibreerde systeem bepaalt nauwkeurig het totale lekkagetarief van het werkstuk.

De dagelijkse inspectie van het systeem: de standaardlekmaat (die aan dagelijkse inspectie) wordt gewijd simuleert het te inspecteren werkstuk, en verwerkt de online kaliberbepaling van de systeemnauwkeurigheid, kan de stabiliteit van de nauwkeurigheid van het systeem en de betrouwbaarheid van de verrichting volledig verzekeren.

Standaardlekmaat

De belangrijkste menu en functieknopen zijn op het scherm, kunnen zijn:

* Handonderhoud

* Parameter het plaatsen

* Teststatus die controleren:

* Foutenalarm en zelfdiagnose

* De statistieken van productiegegevens

Software

Vacuümheliumopsporing:

Wanneer de evacuatie van de luchtledige kamer de vastgestelde druk van de lekopsporing bereikt, en tegelijkertijd de evacuatie van het werkstuk in de doos is voltooid, ontdekt het systeem het heliumsignaal in de luchtledige kamer, en onderdrukt nul voor dit signaal, en dan wordt het werkstuk gevuld met 4,0 Mpa (benedenwaartse regelbaar) heliumgas. Wanneer de heliumdruk in het werkstuk de vastgestelde waarde bereikt, de het procesopsporing van de lekdetector aan het werkstuk.

Als de lekdetector een heliumsignaal vindt dat de vastgestelde waarde overschrijdt, wijst het erop dat er een fijn lek in het werkstuk is. Het systeem geeft een lekalarm uit. De exploitant drukt de bevestigingsknoop, dan wordt de luchtledige kamer automatisch geopend nadat de atmosfeer wordt ingevuld. De exploitant kan de snelle schakelaar scheiden van het werkstuk, het werkstuk leegmaken en het dienovereenkomstig merken.

Als de lekdetector geen heliumsignaal vindt dat de vastgestelde waarde overschrijdt, wijst het erop dat het ontdekte werkstuk niet lekt, verspreidt het systeem PASsignaal, en het helium van werkstuk wordt automatisch teruggekregen. Terzelfdertijd als het helium wordt teruggekregen, vult het systeem de luchtledige kamer met lucht. Wanneer de druk van de luchtledige kamerstijgingen aan luchtdruk en het proces van de heliumterugwinning van het werkstuk is voltooid, wordt de luchtledige kamerdeur automatisch geopend en de opsporingsprocedure wordt voltooid.
