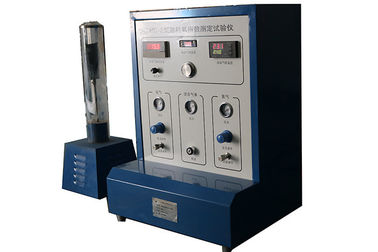

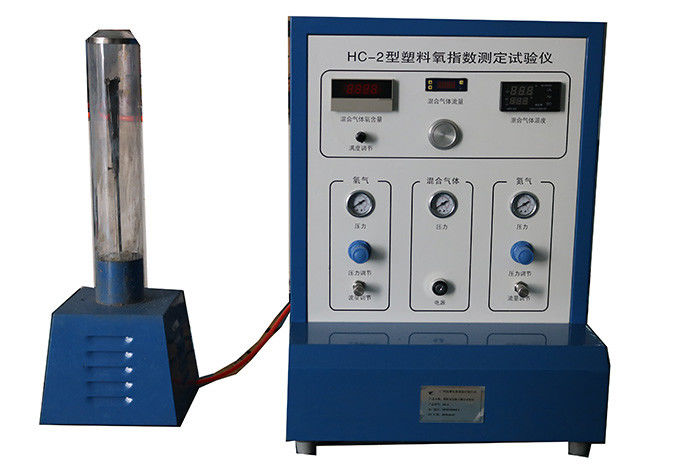

Plastic van de de Methodetest van de Zuurstofindex Materiaal iso4589-1, Brandende Gedrag het Testen Machine

Het plastic Materiaal van de de Methodetest van de Zuurstofindex iso4589-1 Brandende Gedrag het Testen Machine

Norm

Het wordt gebaseerd op de iso4589-1 plastiek-Bepaling van het branden gedrag door zuurstof index-part1: Begeleiding en de iso4589-1 plastiek-Bepaling van het branden gedrag door zuurstof index-part1: Omringend-temperatuurtest.

Toepassing

Het apparaat is geschikt voor de test van de verbranding van de zuurstofindex en het specimen dat de dikte van het specimen minder dan is 10.5mm kan zich rechtop bevinden en zelf-vastgebonden in de zuurstof en de stikstof gemengde stroom onder de gespecificeerde beproevingsomstandigheden. De testplaats waar de minimumdieindex van de zuurstofconcentratie voor verbranding van de steekproef wordt vereist wordt gehandhaafd. Het is ook van toepassing op de steekproef met duidelijke dichtheid groter dan 100kg/m homogeen stevig materiaal, gelamineerd materiaal of schuimmateriaal, en sommige schuimmaterialen de waarvan duidelijke dichtheid minder dan 100kg/m in zuurstof en stikstof gemengde stroom onder gespecificeerde beproevingsomstandigheden is. De testplaats waar de minimumdieindex van de zuurstofconcentratie voor verbranding van de steekproef wordt vereist wordt gehandhaafd.

 Parameter

Installatie

1.Users zou de iso4589-1 norm lezen zorgvuldig, vertrouwd met zijn en de vereisten van diverse testindexen in de norm beheersen, de samenstelling van het materiaal moeten begrijpen, en weten hoe het materiaal aan de vereisten van de parameters voldoet.

In deze test, hebben de aanpassing van de de verrichtingsmethode van de exploitant en de parameters een grote invloed op de testresultaten. Het meetapparaat zou de norm strikt zorgvuldig moeten lezen en volgens de vereisten en de stappen van de norm werken om de test herhaalbaar te maken.

In deze test, hebben de aanpassing van de de verrichtingsmethode van de exploitant en de parameters een grote invloed op de testresultaten. Het meetapparaat zou de norm strikt zorgvuldig moeten lezen en volgens de vereisten en de stappen van de norm werken om de test herhaalbaar te maken.

2.The het controlevakje van het steekproefmateriaal wordt geplaatst op een geschikte werkende lijst en de verbrandingscilinder wordt geplaatst in een verzegelde doos met een uitlaatventilator. Connecte de verbrandingscilinder en het thermokoppel in controledoos en de verbinding van de elektrische het verwarmen buis, de verbindingslijn tussen de halfgeleiderkoeler en de controledoos, verbindt de voeding van de controledoos 220V.

3.A de rubberbuis wordt gebruikt om het lagedrukeind van de drukafblaasklep op de zuurstofcilinder met de interface op de controledoos, en de verbinding tussen het lagedrukeind van de drukafblaasklep op de stikstofcilinder en de interface op de controledoos te verbinden. Een plastic pijp met willekeurige gehechtheid 8MM wordt gebruikt om de snelle interface in de controledoos en onder de verbrandingscilinder te verbinden.

4.Insert het hoofd van de sensor van de thermokoppeltemperatuur (ongeveer 2MM blauwe draad in diameter) in een prik in de aluminiumplaat onder de cilinder.

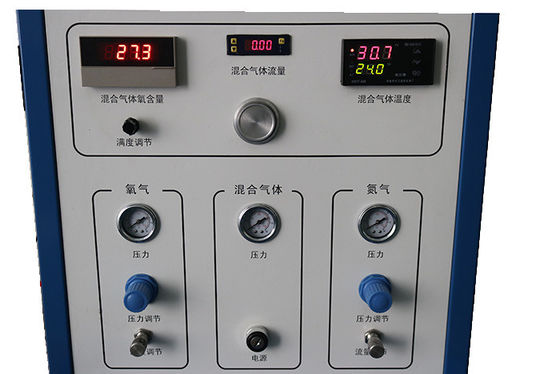

5.When de voeding van het materiaal, de temperatuursensor, het verwarmen en koelings het systeemwerk automatisch wordt aangezet, en de temperatuur van de verbrandingscilinder bereikt 23 ℃ ±2 ℃.It kan de zuurstof op het controlebord roteren en de drukknoop van het reductiemiddel van de stikstofdruk aanpassen, en de drukmaat op het paneel waarnemen om de zuurstof op het paneel en de maat van de stikstofdruk 0.1MP te maken.

6.The de willekeurige gehechtheid perforeerde plaat en het metaalnetwerk wordt opgezet in de verbrandingscilinder. Aan de menselijke glasparels, installeer het het metaalnetwerk van de bovenlaag poreuze plaat. Volgens de te testen steekproef, selecteer de aangewezen steekproefinrichting dat op de te gebruiken steunstaaf moet worden geïnstalleerd.

Bepaling van Totaal stroomtarief gemengde gassen

7.The de norm specificeert dat het stroomtarief van het gemengde gas in de verbrandingscilinder 40±2mm/s. is.

Formule voor het berekenen van het Totale stroomtarief gemengde gassen: Q=V.S

In formule: Q: de stroomtarief V van het mengselgas: de snelheid S van het mengselgas: de sectiegebied van de verbrandingscilinder

De diameter van de verbrandingscilinder van het materiaal is 80 mm.

Q=0.04 ² xπx0,04x60x1000=12.05±0.6L/MIN

(als de diameter van de cilinderveranderingen, het totale stroomtarief van het mengsel moet worden opnieuw berekend)

8.Adjust zuurstof het aanpassen de knop, maakt zuurstofstroom aan 12.05L/MIN onder 0.1MP-druk. De wijzende op waarde van massadebietmeter is 12,05. Wanneer de temperatuur op de thermometer bij 23 ℃ ±2 ℃ stabiel is, zou de wijzende op waarde van de zuurstofgehaltemeter tot 99.8-99.9 moeten worden aangepast, die door de kleine veranderlijke weerstand op de zuurstofgehaltelijst met de kleine opener van willekeurige gehechtheid kan worden aangepast.

Door de zuurstof het aanpassen knoop uit te zetten en het openen van de stikstof het aanpassen knop, kan het tarief van de stikstofstroom 12,05 L/min. onder 0.1MP-druk bereiken, d.w.z., de wijzende op waarde van massadebietmeter is 12,05. Wanneer de temperatuur op de thermometer bij 23 ℃ ±2 ℃ stabiel is, zou de waarde van zuurstofgehaltemeter als 0-0.1 moeten worden uitgedrukt.

Onderzoek

1. Bereid 15 of meer steekproeven volgens norm voor.

Voorbereiding van Steekproef

Voorbereiding van zelf-Vastgebonden materiële steekproeven

Gebruikend het willekeurige mes van de aanhangseldomoor om het zelfsteunmateriaal te verwijderen dat in 15 stukken of meer met de ponsenmachine moet worden getest of andere methodes gebruiken om 15 stukken zelf gesteund materiaal of te gebruiken meer te verwijderen.

Voorbereiding van niet-zelf-vastgebonden materiële steekproeven

Besnoeiingssteekproeven van niet-zelf-vastgebonden materialen aan 15 stukken of meer van 140x50mm specimen door schaar of andere methodes.

2. Selecteer de aangewezen specimeninrichting volgens de norm en installeer het aan het steunkader in de verbrandingscilinder.

3.Install het specimen, behandelt de glazen buis, en behandelt het hogere eind van de stroomdekking.

4. Volgens het testprogramma, zijn het mengselgas met 12 l/min.-stroomtarief, de zuurstofdruk op het controlebord en de stikstofdruk 0,1 MP.The-stroomtarief van zuurstof en de stikstof wordt bepaald door de bekende en onbekende zuurstofindex van de steekproef.

Wanneer de zuurstofindex van het materiaal wordt gekend en door verbranding moet worden bevestigd en als de bekende zuurstofindex 25, volgens de norm is, wordt de lengte van vlam het uitspreiden neer geregistreerd door chronometer. Als de uitspreidende tijd niet genoeg is of de vlam op de manier wordt gedoofd, zou de zuurstof moeten worden verhoogd, en de stikstof zou moeten worden verhoogd.

Wanneer de zuurstofindex van het materiaal onbekend is, is het noodzakelijk om met een zuurstofindex van 18 te beginnen:

Neem de aanvankelijke zuurstofgehaltewaarde aangezien 18,0, het totale stroomtarief van het gemengde gas 12,05 L/min. waarnemen de temperatuur van controlemechanisme op het controlebord of als het 23 ℃ ±2 ℃ bedraagt, de temperatuur van het mengselgas stabiel zijn aan 23 ℃ ±2 ℃ zijn, en de steekproef wordt aangestoken na jaren '30 volgens de norm, wordt de lengte van vlam het uitspreiden neer geregistreerd door chronometer. Als de uitspreidende tijd niet genoeg is of de vlam op de manier wordt gedoofd, zou de zuurstof moeten worden verhoogd, en de stikstof zou moeten worden verhoogd.

5.It wordt waargenomen of de aanwijzingstemperatuur van de thermometer op het controlebord 23 ℃ ±2 ℃.if bedraagt de temperatuur lager is dan 23 ℃ ±2 ℃, de het verwarmen knoop zouden moeten worden geopend om het mengselgas te verwarmen, zodat het mengselgas bij 23 ℃ ±2 ℃.If kan worden aangestoken de temperatuur van het mengselgas 23 ℃ ±2 ℃ is, zou de steekproef na jaren '30 moeten worden aangestoken.

6. Een ontstekingsmechanismewithф2mm pijp is geïnstalleerd (de butaantank zal door de gebruiker worden gekocht). Pas de hoeveelheid gas in het butaangebied aan en steek de pijpvlam aan zodat de lengte van de vlam 16 die ±4 mm is en het specimen volgens de methode aangestoken wordt en de tijd door de norm wordt voorgeschreven.

7. Als het specimen niet kan worden aangestoken, verhoog de stroom van zuurstof, of verminder de stroom tegelijkertijd van stikstof. Zoals vereist in de norm, die de zuurstofconcentratie van het mengsel verhogen. Of de zuurstof wordt toegevoegd of verminderd, zou dezelfde hoeveelheid stikstof moeten worden verminderd of worden verhoogd gelijktijdig om ervoor te zorgen dat het totale stroomtarief van het mengsel bij 12,05 L/min. wordt gehandhaafd.

8.Burning: Na het aansteken, werd de verbrandingstijd geregistreerd met chronometer en de verbrandingslengte werd waargenomen, en de verbrandingsprestaties van één enkele steekproef werden geëvalueerd volgens de norm.

9. Bepaal een verhoging of een daling van de zuurstofconcentratie van het gemengde die gas op één enkele test wordt gebaseerd, en ga met de volgende test te werk.

10. Volgens de vereisten en de stappen van standaard, voltooi de test van de resterende steekproeven, bereken de k-waarde, en volgens de standaarddeviatie van de steekproef.

Elektroschemadiagram (beeld in bijlage)
